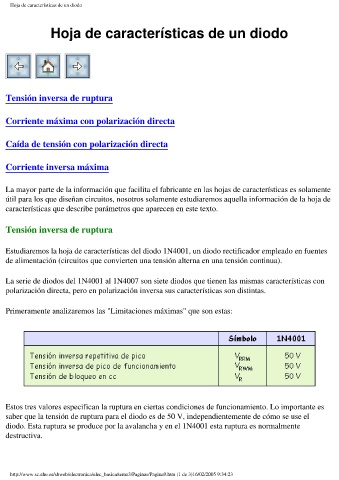

Hoja de características de un diodo
Hoja de características de un diodo
Tensión inversa de ruptura
Corriente máxima con polarización directa
Caída de tensión con polarización directa
Corriente inversa máxima
La mayor parte de la información que facilita el fabricante en las hojas de características es solamente
útil para los que diseñan circuitos, nosotros solamente estudiaremos aquella información de la hoja de
características que describe parámetros que aparecen en este texto.
Tensión inversa de ruptura
Estudiaremos la hoja de características del diodo 1N4001, un diodo rectificador empleado en fuentes
de alimentación (circuitos que convierten una tensión alterna en una tensión continua).
La serie de diodos del 1N4001 al 1N4007 son siete diodos que tienen las mismas características con
polarización directa, pero en polarización inversa sus características son distintas.
Primeramente analizaremos las "Limitaciones máximas" que son estas:
Estos tres valores especifican la ruptura en ciertas condiciones de funcionamiento. Lo importante es
saber que la tensión de ruptura para el diodo es de 50 V, independientemente de cómo se use el
diodo. Esta ruptura se produce por la avalancha y en el 1N4001 esta ruptura es normalmente
destructiva.
