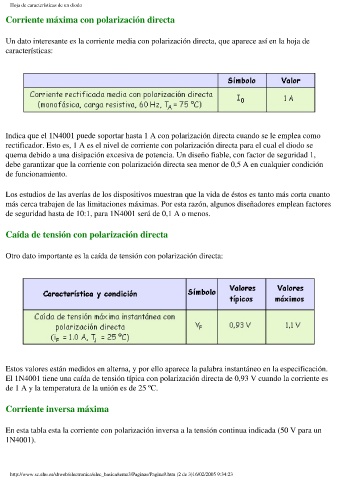

Page 119 - Eletronica Bàsica Semiconductores

Hoja de características de un diodo

Corriente máxima con polarización directa

Un dato interesante es la corriente media con polarización directa, que aparece así en la hoja de
características:

Indica que el 1N4001 puede soportar hasta 1 A con polarización directa cuando se le emplea como
rectificador. Esto es, 1 A es el nivel de corriente con polarización directa para el cual el diodo se
quema debido a una disipación excesiva de potencia. Un diseño fiable, con factor de seguridad 1,
debe garantizar que la corriente con polarización directa sea menor de 0,5 A en cualquier condición

de funcionamiento.

Los estudios de las averías de los dispositivos muestran que la vida de éstos es tanto más corta cuanto
más cerca trabajen de las limitaciones máximas. Por esta razón, algunos diseñadores emplean factores
de seguridad hasta de 10:1, para 1N4001 será de 0,1 A o menos.

Caída de tensión con polarización directa

Otro dato importante es la caída de tensión con polarización directa:

Estos valores están medidos en alterna, y por ello aparece la palabra instantáneo en la especificación.
El 1N4001 tiene una caída de tensión típica con polarización directa de 0,93 V cuando la corriente es
de 1 A y la temperatura de la unión es de 25 ºC.

Corriente inversa máxima

En esta tabla esta la corriente con polarización inversa a la tensión continua indicada (50 V para un
1N4001).
