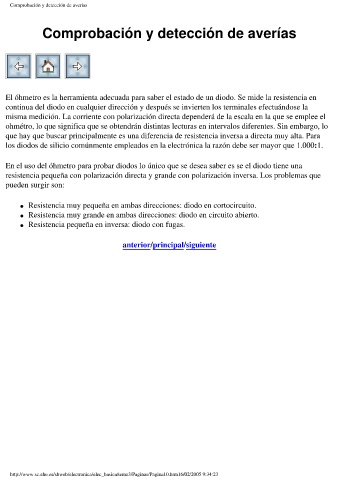

Comprobación y detección de averías

Comprobación y detección de averías

El óhmetro es la herramienta adecuada para saber el estado de un diodo. Se mide la resistencia en
continua del diodo en cualquier dirección y después se invierten los terminales efectuándose la
misma medición. La corriente con polarización directa dependerá de la escala en la que se emplee el
ohmétro, lo que significa que se obtendrán distintas lecturas en intervalos diferentes. Sin embargo, lo
que hay que buscar principalmente es una diferencia de resistencia inversa a directa muy alta. Para
los diodos de silicio comúnmente empleados en la electrónica la razón debe ser mayor que 1.000:1.

En el uso del óhmetro para probar diodos lo único que se desea saber es se el diodo tiene una
resistencia pequeña con polarización directa y grande con polarización inversa. Los problemas que
pueden surgir son:

l Resistencia muy pequeña en ambas direcciones: diodo en cortocircuito.
l Resistencia muy grande en ambas direcciones: diodo en circuito abierto.

l Resistencia pequeña en inversa: diodo con fugas.
