Page 125 - Eletronica Bàsica Semiconductores

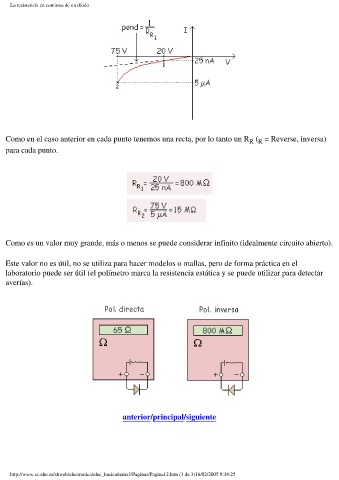

La resistencia en continua de un diodo

Como en el caso anterior en cada punto tenemos una recta, por lo tanto un R ( = Reverse, inversa)
R R
para cada punto.

Como es un valor muy grande, más o menos se puede considerar infinito (idealmente circuito abierto).

Este valor no es útil, no se utiliza para hacer modelos o mallas, pero de forma práctica en el
laboratorio puede ser útil (el polímetro marca la resistencia estática y se puede utilizar para detectar
averías).
