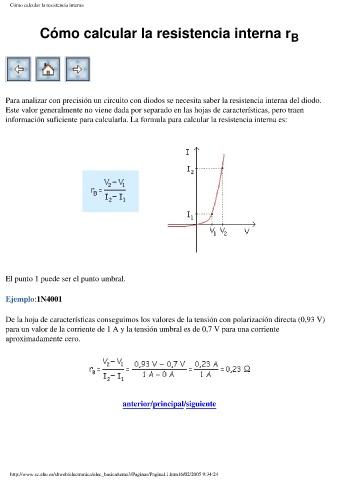

Cómo calcular la resistencia interna
Cómo calcular la resistencia interna r
B
Para analizar con precisión un circuito con diodos se necesita saber la resistencia interna del diodo.
Este valor generalmente no viene dada por separado en las hojas de características, pero traen
información suficiente para calcularla. La formula para calcular la resistencia interna es:
El punto 1 puede ser el punto umbral.
Ejemplo:1N4001
De la hoja de características conseguimos los valores de la tensión con polarización directa (0,93 V)
para un valor de la corriente de 1 A y la tensión umbral es de 0,7 V para una corriente
aproximadamente cero.
