Page 124 - Eletronica Bàsica Semiconductores
P. 124

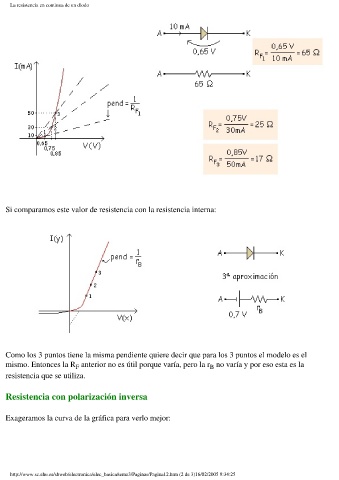

La resistencia en continua de un diodo
Si comparamos este valor de resistencia con la resistencia interna:
Como los 3 puntos tiene la misma pendiente quiere decir que para los 3 puntos el modelo es el
mismo. Entonces la R anterior no es útil porque varía, pero la r no varía y por eso esta es la
F
B
resistencia que se utiliza.
Resistencia con polarización inversa
Exageramos la curva de la gráfica para verlo mejor:
