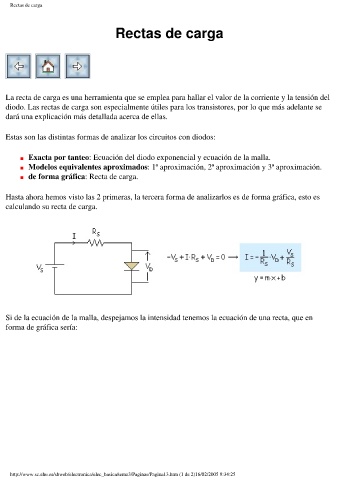

Rectas de carga
Rectas de carga
La recta de carga es una herramienta que se emplea para hallar el valor de la corriente y la tensión del
diodo. Las rectas de carga son especialmente útiles para los transistores, por lo que más adelante se
dará una explicación más detallada acerca de ellas.
Estas son las distintas formas de analizar los circuitos con diodos:
n Exacta por tanteo: Ecuación del diodo exponencial y ecuación de la malla.
n Modelos equivalentes aproximados: 1ª aproximación, 2ª aproximación y 3ª aproximación.
n de forma gráfica: Recta de carga.
Hasta ahora hemos visto las 2 primeras, la tercera forma de analizarlos es de forma gráfica, esto es
calculando su recta de carga.
Si de la ecuación de la malla, despejamos la intensidad tenemos la ecuación de una recta, que en
forma de gráfica sería:
