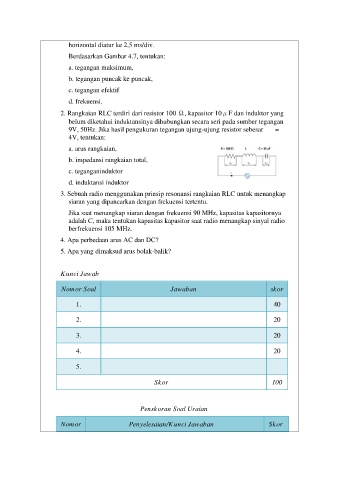

horizontal diatur ke 2,5 ms/div.

Berdasarkan Gambar 4.7, tentukan:
a. tegangan maksimum,
b. tegangan puncak ke puncak,

c. tegangan efektif
d. frekuensi.

2. Rangkaian RLC terdiri dari resistor 100 Ω, kapasitor 10μF dan induktor yang
belum diketahui induktansinya dihubungkan secara seri pada sumber tegangan
9V, 50Hz. Jika hasil pengukuran tegangan ujung-ujung resistor sebesar VR =
4V, tentukan:

a. arus rangkaian,
b. impedansi rangkaian total,

c. teganganinduktor
d. induktansi induktor

3. Sebuah radio menggunakan prinsip resonansi rangkaian RLC untuk menangkap
siaran yang dipancarkan dengan frekuensi tertentu.

Jika saat menangkap siaran dengan frekuensi 90 MHz, kapasitas kapasitornya
adalah C, maka tentukan kapasitas kapasitor saat radio menangkap sinyal radio
berfrekuensi 105 MHz.

4. Apa perbedaan arus AC dan DC?
5. Apa yang dimaksud arus bolak-balik?

Kunci Jawab

Nomor Soal Jawaban skor

1. 40

2. 20

3. 20

4. 20

5.

Skor 100

Penskoran Soal Uraian

Nomor Penyelesaian/Kunci Jawaban Skor
