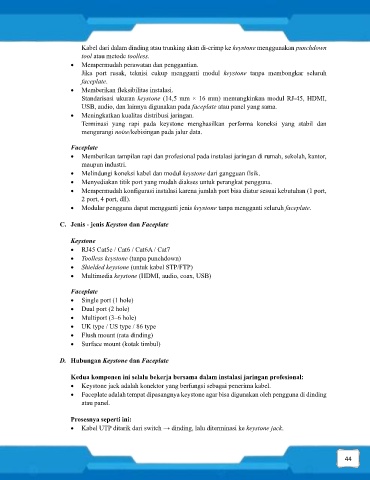

Kabel dari dalam dinding atau trunking akan di-crimp ke keystone menggunakan punchdown
tool atau metode toolless.
• Mempermudah perawatan dan penggantian.
Jika port rusak, teknisi cukup mengganti modul keystone tanpa membongkar seluruh
faceplate.
• Memberikan fleksibilitas instalasi.
Standarisasi ukuran keystone (14,5 mm × 16 mm) memungkinkan modul RJ-45, HDMI,
USB, audio, dan lainnya digunakan pada faceplate atau panel yang sama.
• Meningkatkan kualitas distribusi jaringan.
Terminasi yang rapi pada keystone menghasilkan performa koneksi yang stabil dan
mengurangi noise/kebisingan pada jalur data.

Faceplate
• Memberikan tampilan rapi dan profesional pada instalasi jaringan di rumah, sekolah, kantor,
maupun industri.
• Melindungi koneksi kabel dan modul keystone dari gangguan fisik.
• Menyediakan titik port yang mudah diakses untuk perangkat pengguna.
• Mempermudah konfigurasi instalasi karena jumlah port bisa diatur sesuai kebutuhan (1 port,
2 port, 4 port, dll).
• Modular pengguna dapat mengganti jenis keystone tanpa mengganti seluruh faceplate.

C. Jenis - jenis Keyston dan Faceplate

Keystone
• RJ45 Cat5e / Cat6 / Cat6A / Cat7
• Toolless keystone (tanpa punchdown)
• Shielded keystone (untuk kabel STP/FTP)
• Multimedia keystone (HDMI, audio, coax, USB)

Faceplate
• Single port (1 hole)
• Dual port (2 hole)
• Multiport (3–6 hole)
• UK type / US type / 86 type
• Flush mount (rata dinding)
• Surface mount (kotak timbul)

D. Hubungan Keystone dan Faceplate

Kedua komponen ini selalu bekerja bersama dalam instalasi jaringan profesional:
• Keystone jack adalah konektor yang berfungsi sebagai penerima kabel.
• Faceplate adalah tempat dipasangnya keystone agar bisa digunakan oleh pengguna di dinding
atau panel.

Prosesnya seperti ini:
• Kabel UTP ditarik dari switch → dinding, lalu diterminasi ke keystone jack.
