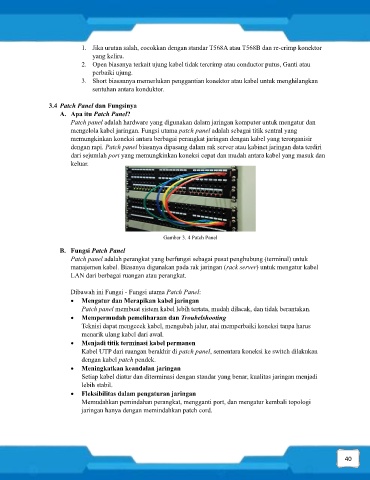

Page 48 - PJBL Rahma Aulia

1. Jika urutan salah, cocokkan dengan standar T568A atau T568B dan re-crimp konektor
yang keliru.
2. Open biasanya terkait ujung kabel tidak tercrimp atau conductor putus, Ganti atau
perbaiki ujung.
3. Short biasannya memerlukan penggantian konektor atau kabel untuk menghilangkan
sentuhan antara konduktor.

3.4 Patch Panel dan Fungsinya
A. Apa itu Patch Panel?
Patch panel adalah hardware yang digunakan dalam jaringan komputer untuk mengatur dan
mengelola kabel jaringan. Fungsi utama patch panel adalah sebagai titik sentral yang
memungkinkan koneksi antara berbagai perangkat jaringan dengan kabel yang terorganisir
dengan rapi. Patch panel biasanya dipasang dalam rak server atau kabinet jaringan data terdiri
dari sejumlah port yang memungkinkan koneksi cepat dan mudah antara kabel yang masuk dan
keluar.

Gambar 3. 4 Patch Panel
B. Fungsi Patch Panel
Patch panel adalah perangkat yang berfungsi sebagai pusat penghubung (terminal) untuk
manajemen kabel. Biasanya digunakan pada rak jaringan (rack server) untuk mengatur kabel
LAN dari berbagai ruangan atau perangkat.

Dibawah ini Fungsi - Fungsi utama Patch Panel:
• Mengatur dan Merapikan kabel jaringan
Patch panel membuat sistem kabel lebih tertata, mudah dilacak, dan tidak berantakan.
• Mempermudah pemeliharaan dan Troubelshooting
Teknisi dapat mengecek kabel, mengubah jalur, atai memperbaiki koneksi tanpa harus
menarik ulang kabel dari awal.
• Menjadi titik terminasi kabel permanen
Kabel UTP dari ruangan berakhir di patch panel, sementara koneksi ke switch dilakukan
dengan kabel patch pendek.
• Meningkatkan keandalan jaringan
Setiap kabel diatur dan diterminasi dengan standar yang benar, kualitas jaringan menjadi
lebih stabil.
• Fleksibilitas dalam pengaturan jaringan
Memudahkan pemindahan perangkat, mengganti port, dan mengatur kembali topologi
jaringan hanya dengan memindahkan patch cord.
