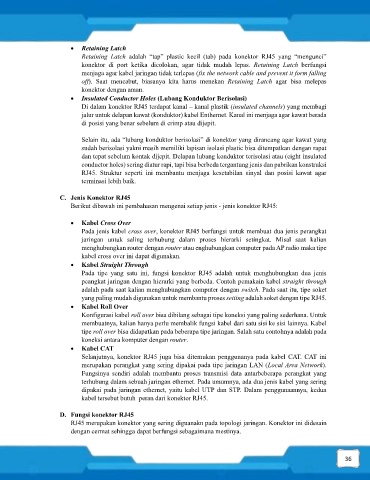

• Retaining Latch
Retaining Latch adalah “tap” plastic kecil (tab) pada konektor RJ45 yang “mengunci”
konektor di port ketika dicolokan, agar tidak mudah lepas. Retaining Latch berfungsi
menjaga agar kabel jaringan tidak terlepas (fix the network cable and prevent it form falling
off). Saat mencabut, biasanya kita harus menekan Retaining Latch agar bisa melepas
konektor dengan aman.
• Insulated Conductor Holes (Lubang Konduktor Berisolasi)
Di dalam konektor RJ45 terdapat kanal – kanal plastik (insulated channels) yang membagi
jalur untuk delapan kawat (konduktor) kabel Enthernet. Kanal ini menjaga agar kawat berada
di posisi yang benar sebelum di crimp atau dijepit.

Selain itu, ada “lubang konduktor berisolasi” di konektor yang dirancang agar kawat yang
sudah berisolasi yakni masih memiliki lapisan isolasi plastic bisa ditempatkan dengan rapat
dan tepat sebelum kontak dijepit. Delapan lubang konduktor terisolasi atau (eight insulated
conductor holes) sering diatur rapi, tapi bisa berbeda tergantung jenis dan pabrikan konstruksi
RJ45. Struktur seperti ini membantu menjaga kesetabilan sinyal dan posisi kawat agar
terminasi lebih baik.

C. Jenis Konektor RJ45
Berikut dibawah ini pembahasan mengenai setiap jenis - jenis konektor RJ45:

• Kabel Cross Over
Pada jenis kabel cross over, konektor RJ45 berfungsi untuk membuat dua jenis perangkat
jaringan untuk saling terhubung dalam proses hierarki setingkat. Misal saat kalian
menghubungkan router dengan router atau enghubungkan computer pada AP radio maka tipe
kabel cross over ini dapat digunakan.
• Kabel Straight Through
Pada tipe yang satu ini, fungsi konektor RJ45 adalah untuk menghubungkan dua jenis
peangkat jaringan dengan hierarki yang berbeda. Contoh pemakain kabel straight through
adalah pada saat kalian menghubungkan computer dengan switch. Pada saat itu, tipe soket
yang paling mudah digunakan untuk membantu proses setting adalah soket dengan tipe RJ45.
• Kabel Roll Over
Konfigurasi kabel roll over bisa dibilang sebagai tipe koneksi yang paling sederhana. Untuk
membuatnya, kalian hanya perlu membalik fungsi kabel dari satu sisi ke sisi lainnya. Kabel
tipe roll over bisa didapatkan pada beberapa tipe jaringan. Salah satu contohnya adalah pada
koneksi antara komputer dengan router.
• Kabel CAT
Selanjutnya, konektor RJ45 juga bisa ditemukan penggunanya pada kabel CAT. CAT ini
merupakan perangkat yang sering dipakai pada tipe jaringan LAN (Local Area Network).
Fungsinya sendiri adalah membantu proses transmisi data antarbeberapa perangkat yang
terhubung dalam sebuah jaringan ethernet. Pada umumnya, ada dua jenis kabel yang sering
dipakai pada jaringan ethernet, yaitu kabel UTP dan STP. Dalam penggunaannya, kedua
kabel tersebut butuh peran dari konektor RJ45.

D. Fungsi konektor RJ45
RJ45 merupakan konektor yang sering diguanakn pada topologi jaringan. Konektor ini didesain
dengan cermat sehingga dapat berfungsi sebagaimana mestinya.
