BAB 3

PERALATAN DAN BAHAN PENGKABELAN
3.1 Crimping Tool dan Fungsinya

A. Apa sih itu Crimping Tool?

Crimping Tool adalah alat yang digunakan untuk menyambung kabel dengan konektor tanpa
adanya bantuan menggunakan solder. Teknik yang disebut crimping ini dilakukan dengan
menekan logam konektor dan kabel agar menyatu secara mekanis. Selanjutnya instalasi listrik
akan menghasilkan sambungan yang kuat, rapi, dan konduktif.

Alat ini sangat berguna untuk membantu dalam menghubungkan kabel listrik atau kabel data
ke konektor. Contoh konektor yaitu RJ45 (kabel LAN), RJ11 (kabel telepon), terminal kabel
listrik, dan sebaginnya. Adanya alat ini hadir dalam berbagai bentu, mulai dari yang paling
sederhana sampai yang berbentuk profesional.

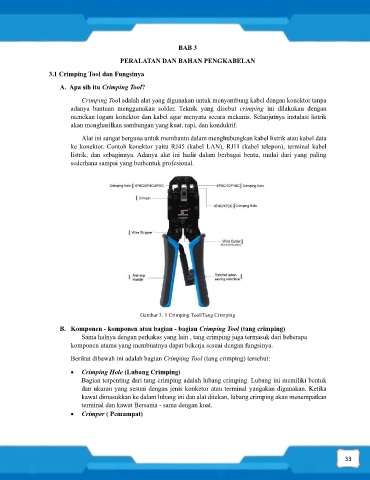

Gambar 3. 1 Crimping Tool/Tang Crimping

B. Komponen - komponen atau bagian - bagian Crimping Tool (tang crimping)
Sama halnya dengan perkakas yang lain , tang crimping juga termasuk dari beberapa
komponen utama yang membuatnya dapat bekerja sesuai dengan fungsinya.

Berikut dibawah ini adalah bagian Crimping Tool (tang crimping) tersebut:

• Crimping Hole (Lubang Crimping)
Bagian terpenting dari tang crimping adalah lubang crimping. Lubang ini memiliki bentuk
dan ukuran yang sesuai dengan jenis konketor atau terminal yangakan digunakan. Ketika
kawat dimasukkan ke dalam lubang ini dan alat ditekan, lubang crimping akan menempatkan
terminal dan kawat Bersama - sama dengan kuat.
• Crimper ( Pemampat)
