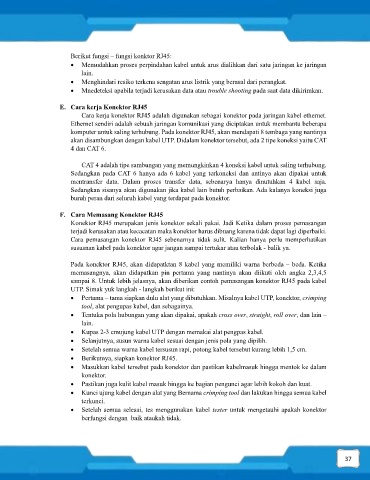

Berikut fungsi – fungsi konktor RJ45:
• Memudahkan proses perpindahan kabel untuk arus dialihkan dari satu jaringan ke jaringan
lain.
• Menghindari resiko terkena sengatan arus listrik yang berasal dari perangkat.
• Mnedeteksi apabila terjadi kerusakan data atau trouble shooting pada saat data dikirimkan.

E. Cara kerja Konektor RJ45
Cara kerja konektor RJ45 adalah digunakan sebagai konektor pada jaringan kabel ethernet.
Ethernet sendiri adalah sebuah jaringan komunikasi yang diciptakan untuk membantu beberapa
komputer untuk saling terhubung. Pada konektor RJ45, akan mendapati 8 tembaga yang nantinya
akan disambungkan dengan kabel UTP. Didalam konektor tersebut, ada 2 tipe koneksi yaitu CAT
4 dan CAT 6.

CAT 4 adalah tipe sambungan yang memungkinkan 4 koneksi kabel untuk saling terhubung.
Sedangkan pada CAT 6 hanya ada 6 kabel yang terkoneksi dan antinya akan dipakai untuk
mentransfer data. Dalam proses transfer data, sebenarya hanya dinutuhkan 4 kabel saja.
Sedangkan sisanya akan digunakan jika kabel lain butuh perbaikan. Ada kalanya koneksi juga
buruh peran dari seluruh kabel yang terdapat pada konektor.

F. Cara Memasang Konektor RJ45
Konektor RJ45 merupakan jenis konektor sekali pakai. Jadi Ketika dalam proses pemasangan
terjadi kerusakan atau kecacatan maka konektor harus dibuang karena tidak dapat lagi diperbaiki.
Cara pemasangan konektor RJ45 sebenarnya tidak sulit. Kalian hanya perlu memperhatikan
sususnan kabel pada konektor agar jangan sampai tertukar atau terbolak - balik ya.

Pada konektor RJ45, akan didapatktan 8 kabel yang memiliki warna berbeda – beda. Ketika
memasangnya, akan didapatkan pin pertama yang nantinya akan diikuti oleh angka 2,3,4,5
sampai 8. Untuk lebih jelasnya, akan diberikan contoh pemasangan konektor RJ45 pada kabel
UTP. Simak yuk langkah - langkah berikut ini:
• Pertama – tama siapkan dulu alat yang dibutuhkan. Misalnya kabel UTP, konektor, crimping
tool, alat pengupas kabel, dan sebagainya.
• Tentuka pola hubungan yang akan dipakai, apakah cross over, straight, roll over, dan lain –
lain.
• Kupas 2-3 cmujung kabel UTP dengan memakai alat pengpas kabel.
• Selanjutnya, susun warna kabel sesuai dengan jenis pola yang dipilih.
• Setelah semua warna kabel tersusun rapi, potong kabel tersebut kurang lebih 1,5 cm.
• Berikutnya, siapkan konektor RJ45.
• Masukkan kabel tersebut pada konektor dan pastikan kabelmasuk hingga mentok ke dalam
konektor.
• Pastikan juga kulit kabel masuk hingga ke bagian pengunci agar lebih kokoh dan kuat.
• Kunci ujung kabel dengan alat yang Bernama crimping tool dan lakukan hingga semua kabel
terkunci.
• Setelah semua selesai, tes menggunakan kabel tester untuk mengetauhi apakah konektor
berfungsi dengan baik ataukah tidak.
