• 96-Port Patch Panel
Untuk lingkungan jaringan yang sangat besar, patch panel dengan 96 port atau lebih bisa
digunakan untuk mengakomodasi kebutuhan konektivitas yang tinggi.

D.3.5 Berdasarkan Standar Pemasangan

• Rack-mounted Patch Panel
Dirancang untuk dipasang di rak server standar 19 inci. Ini yang paling umum digunakan
dalam center dan ruang server.
• Wall-mounted Patch Panel
Patch panel ini dipasang di dinding dan sering digunakan di lokasi yang tidak memerlukan
rak seperti kantor kecil atau ruang telekomunikasi.

3.5 Keystone dan Faceplate

A. Apa itu Keystone dan Faceplate
Keystone jack adalah modul konektor kecil berbentuk persegi panjang yang digunakan pada
instalasi jaringan komputer, telekomunikasi, dan multimedia. Keystone jack berfungsi sebagai titik
terminasi kabel misalnya kabel UTP/FTP pada jaringan LAN yang kemudian dihubungkan ke
perangkat melalui port RJ-45. Modul ini biasanya ditempatkan pada faceplate atau patch panel.
Secara umum, keystone jack merupakan female connector yang menerima kabel dari dalam dinding
atau rack lalu menyediakan port yang rapi dan standar untuk koneksi perangkat luar.

Sedangkan Faceplate adalah pelat penutup dinding yang memiliki satu atau beberapa slot untuk
memasang modul keystone. Faceplate berfungsi sebagai titik antarmuka (interface) antara kabel di
dalam dinding dengan pengguna yang ingin memasang perangkat seperti komputer, router, printer,
TV, dan sebagainya. Faceplate tidak hanya membuat tampilan lebih rapi, tetapi juga melindungi
keystone dan kabel dari debu, tarikan, dan kerusakan mekanis.

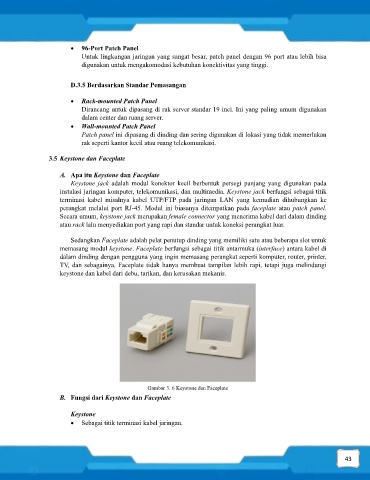

Gambar 3. 6 Keystone dan Faceplate
B. Fungsi dari Keystone dan Faceplate

Keystone
• Sebagai titik terminasi kabel jaringan.
