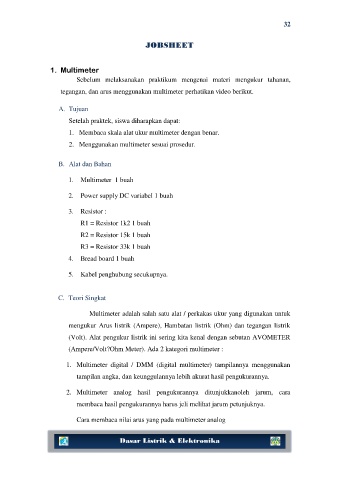

32

JOBSHEET

1. Multimeter

Sebelum melaksanakan praktikum mengenai materi mengukur tahanan,
tegangan, dan arus menggunakan multimeter perhatikan video berikut.

A. Tujuan

Setelah praktek, siswa diharapkan dapat:
1. Membaca skala alat ukur multimeter dengan benar.

2. Menggunakan multimeter sesuai prosedur.

B. Alat dan Bahan

1. Multimeter 1 buah

2. Power supply DC variabel 1 buah

3. Resistor :
R1 = Resistor 1k2 1 buah

R2 = Resistor 15k 1 buah
R3 = Resistor 33k 1 buah

4. Bread board 1 buah

5. Kabel penghubung secukupnya.

C. Teori Singkat

Multimeter adalah salah satu alat / perkakas ukur yang digunakan untuk
mengukur Arus listrik (Ampere), Hambatan listrik (Ohm) dan tegangan listrik

(Volt). Alat pengukur listrik ini sering kita kenal dengan sebutan AVOMETER

(Ampere/Volt?Ohm Meter). Ada 2 kategori multimeter :

1. Multimeter digital / DMM (digital multimeter) tampilannya menggunakan

tampilan angka, dan keunggulannya lebih akurat hasil pengukurannya.

2. Multimeter analog hasil pengukurannya ditunjukkanoleh jarum, cara

membaca hasil pengukurannya harus jeli melihat jarum petunjuknya.

Cara membaca nilai arus yang pada multimeter analog
