 Cara Mengukur Resistor (Ohm)
1. Atur posisi saklar selector ke Ohm (Ω).

2. Pilih skala sesuai dengan perkiraan Ohm yang akan diukur. Biasanya
diawali ke tanda “x” yang berarti “kali”. (khusus multimeter Analog).

3. Hubungkan probe ke komponen Resistor, tidak ada polaritas, jadi
boleh terbalik.

4. Baca hasil pengukuran di Display Multimeter. (Khusus untuk Analog

Multimeter, di perlukan pengalian dengan setting di langkah ke-2).
Berikut gambarnya:

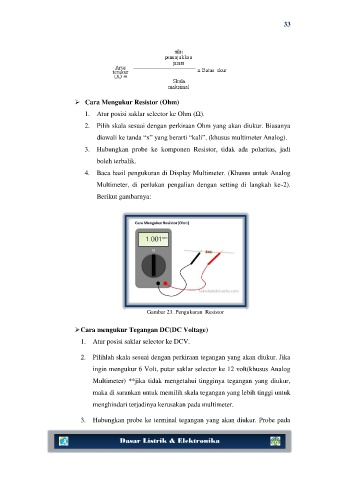

Gambar 23. Pen gukuran Resistor

 Cara mengukur Tegangan DC(DC Voltage)
1. Atur posisi saklar selector ke DCV.

2. Pilihlah skala sesuai dengan perkiraan tegangan yang akan diukur. Jika
ingin mengukur 6 Volt, putar saklar selector ke 12 volt(khusus Analog

Multimeter) **jika tidak mengetahui tingginya tegangan yang diukur,
maka di sarankan untuk memilih skala tegangan yang lebih tinggi untuk

menghindari terjadinya kerusakan pada multimeter.

3. Hubungkan probe ke terminal tegangan yang akan diukur. Probe pada
