36

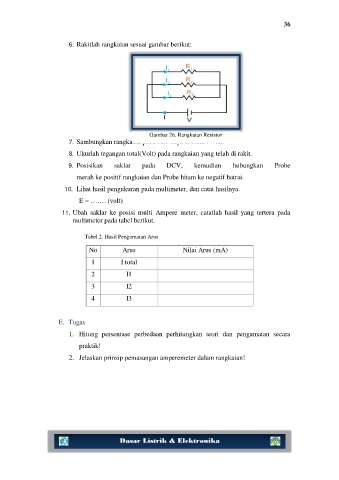

6. Rakitlah rangkaian sesuai gambar berikut:

Gambar 26. Rangkaian Resistor

7. Sambungkan rangkaian pada catu daya sebesar 9 volt.

8. Ukurlah tegangan total(Volt) pada rangkaian yang telah di rakit.
9. Posisikan saklar pada DCV, kemudian hubungkan Probe

merah ke positif rangkaian dan Probe hitam ke negatif batrai.

10. Lihat hasil pengukuran pada multimeter, dan catat hasilnya.
E = ……. (volt)

11. Ubah saklar ke posisi multi Ampere meter, catatlah hasil yang tertera pada
multimeter pada tabel berikut.

Tabel 2. Hasil Pengamatan Arus

No Arus Nilai Arus (mA)

1 I total
2 I1

3 I2
4 I3

E. Tugas
1. Hitung persentase perbedaan perhitungkan teori dan pengamatan secara

praktik!

2. Jelaskan prinsip pemasangan amperemeter dalam rangkaian!

Dasar Listrik & Elektronika
