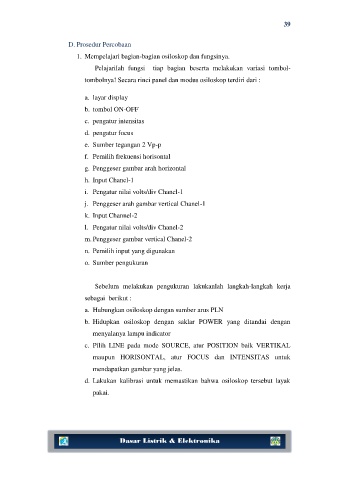

39

D. Prosedur Percobaan

1. Mempelajari bagian-bagian osiloskop dan fungsinya.
Pelajarilah fungsi tiap bagian beserta melakukan variasi tombol-

tombolnya! Secara rinci panel dan modus osiloskop terdiri dari :

a. layar display

b. tombol ON-OFF

c. pengatur intensitas
d. pengatur focus

e. Sumber tegangan 2 Vp-p

f. Pemilih frekuensi horisontal
g. Penggeser gambar arah horizontal

h. Input Chanel-1
i. Pengatur nilai volts/div Chanel-1

j. Penggeser arah gambar vertical Chanel-1
k. Input Channel-2

l. Pengatur nilai volts/div Chanel-2

m. Penggeser gambar vertical Chanel-2
n. Pemilih input yang digunakan

o. Sumber pengukuran

Sebelum melakukan pengukuran lakukanlah langkah-langkah kerja
sebagai berikut :

a. Hubungkan osiloskop dengan sumber arus PLN

b. Hidupkan osiloskop dengan saklar POWER yang ditandai dengan
menyalanya lampu indicator

c. Pilih LINE pada mode SOURCE, atur POSITION baik VERTIKAL
maupun HORISONTAL, atur FOCUS dan INTENSITAS untuk

mendapatkan gambar yang jelas.

d. Lakukan kalibrasi untuk memastikan bahwa osiloskop tersebut layak
pakai.

Dasar Listrik & Elektronika
