37


                   2.  Osiloskop

                         Sebelum melaksanakan praktikum mengenai materi osiloskop sebagai pengukur
                      tegangan dan frekuensi perhatikan video berikut.


                         A. Tujuan

                           Setelah melakukan percobaan ini diharapkan siswa dapat :
                            1. Menerangkan  bagian-bagian  dan  fungsi  osiloskop,  serta  mengetahui

                               prinsip kerjanya.
                            2. Menggunakan  osiloskop  untuk  mengukur  tegangan  DC  dan  AC

                               (frekuensi/periode, amplitudo dan tegangan puncak-ke-puncak /Vpp).


                         B. Dasar Teori

                                Osiloskop adalah alat yang digunakan untuk menganalisa tingkah laku

                            besaran  yang  berubah-ubah  terhadap  waktu,  yang  ditampilkan  pada  layar.
                            Dalam osiloskop terdapat tabung panjang  yang disebut tabung sinar katode

                            atau  Cathode  Ray  Tube  (CRT).  Bagian-bagian  pokok  CRT  seperti  tampak
                            pada gambar dibawah

                                                                 .

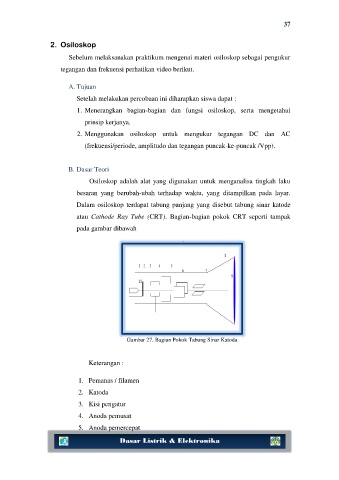

                                              Gambar 27. Bagian Pokok Tabung Sinar Katoda


                                Keterangan :

                             1.  Pemanas / filamen

                             2.  Katoda

                             3.  Kisi pengatur
                             4.  Anoda pemusat

                             5.  Anoda pemercepat
