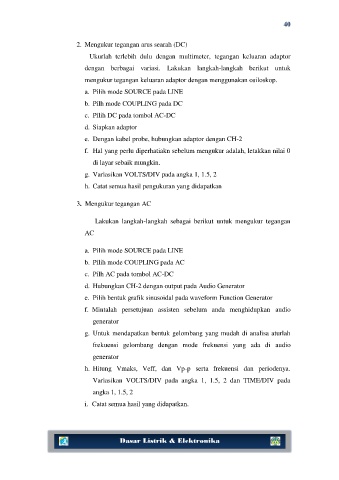

2. Mengukur tegangan arus searah (DC)

Ukurlah terlebih dulu dengan multimeter, tegangan keluaran adaptor
dengan berbagai variasi. Lakukan langkah-langkah berikut untuk

mengukur tegangan keluaran adaptor dengan menggunakan osiloskop.
a. Pilih mode SOURCE pada LINE

b. Pilh mode COUPLING pada DC
c. Pilih DC pada tombol AC-DC

d. Siapkan adaptor

e. Dengan kabel probe, hubungkan adaptor dengan CH-2
f. Hal yang perlu diperhatiakn sebelum mengukur adalah, letakkan nilai 0

di layar sebaik mungkin.
g. Variasikan VOLTS/DIV pada angka 1, 1.5, 2

h. Catat semua hasil pengukuran yang didapatkan

3. Mengukur tegangan AC

Lakukan langkah-langkah sebagai berikut untuk mengukur tegangan
AC

a. Pilih mode SOURCE pada LINE

b. Pilih mode COUPLING pada AC
c. Pilh AC pada tombol AC-DC

d. Hubungkan CH-2 dengan output pada Audio Generator
e. Pilih bentuk grafik sinusoidal pada waveform Function Generator

f. Mintalah persetujuan assisten sebelum anda menghidupkan audio

generator
g. Untuk mendapatkan bentuk gelombang yang mudah di analisa aturlah

frekuensi gelombang dengan mode frekuensi yang ada di audio
generator

h. Hitung Vmaks, Veff, dan Vp-p serta frekuensi dan periodenya.
Variasikan VOLTS/DIV pada angka 1, 1.5, 2 dan TIME/DIV pada

angka 1, 1.5, 2

i. Catat semua hasil yang didapatkan.
