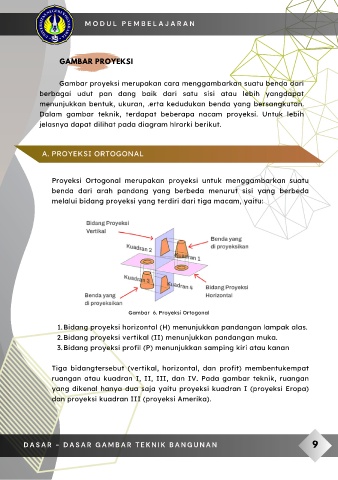

M O D U L P E M B E L A J A R A N

GAMBAR PROYEKSI

Gambar proyeksi merupakan cara menggambarkan suatu benda dari

berbagai udut pan dang baik dari satu sisi atau lebih yangdapat
menunjukkan bentuk, ukuran, .erta kedudukan benda yang bersangkutan.
Dalam gambar teknik, terdapat beberapa nacam proyeksi. Untuk lebih

jelasnya dapat dilihat pada diagram hlrarki berikut.

A. PROYEKSI ORTOGONAL

Proyeksi Ortogonal merupakan proyeksi untuk menggambarkan suatu
benda dari arah pandang yang berbeda menurut sisi yang berbeda
melalui bidang proyeksi yang terdiri dari tiga macam, yaitu:

Gambar 6. Proyeksi Ortogonal

1. Bidang proyeksi horizontal (H) menunjukkan pandangan lampak alas.
2. Bidang proyeksi vertikal (II) menunjukkan pandangan muka.
3. Bidang proyeksi profil (P) menunjukkan samping kiri atau kanan

Tiga bidangtersebut (vertikal, horizontal, dan profit) membentukempat
ruangan atau kuadran I, II, III, dan IV. Pada gambar teknik, ruangan

yang dikenal hanya dua saja yaitu proyeksi kuadran I (proyeksi Eropa)
dan proyeksi kuadran III (proyeksi Amerika).

D A S A R - D A S A R G A M B A R T E K N I K B A N G U N A N 9
