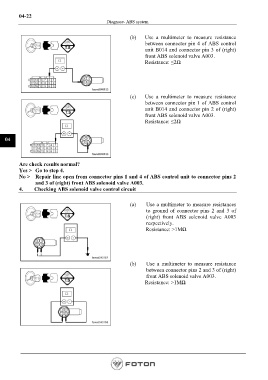

P. 166

04-22
                                                Diagnose- ABS system


                                                           (b)   Use a multimeter to measure resistance
                                                                 between connector pin 4 of ABS control
                                                                 unit B014 and connector pin 3 of (right)
                                                                 front ABS solenoid valve A003.
                                                                 Resistance: ≤2Ω




                                                           (c)   Use a multimeter to measure resistance
                                                                 between connector pin 1 of ABS control
                                                                 unit B014 and connector pin 2 of (right)
                                                                 front ABS solenoid valve A003.
                                                                 Resistance: ≤2Ω



   04




          Are check results normal?
          Yes >   Go to step 4.
          No >    Repair line open from connector pins 1 and 4 of ABS control unit to connector pins 2
                 and 3 of (right) front ABS solenoid valve A003.
          4.    Checking ABS solenoid valve control circuit


                                                           (a)    Use a multimeter to measure resistances
                                                                  to ground of connector pins 2 and 3 of
                                                                  (right) front ABS solenoid valve A003
                                                                  respectively.
                                                                  Resistance: >1MΩ




                                                           (b)    Use a multimeter to measure resistance
                                                                  between connector pins 2 and 3 of (right)
                                                                  front ABS solenoid valve A003.
                                                                 Resistance: >1MΩ
