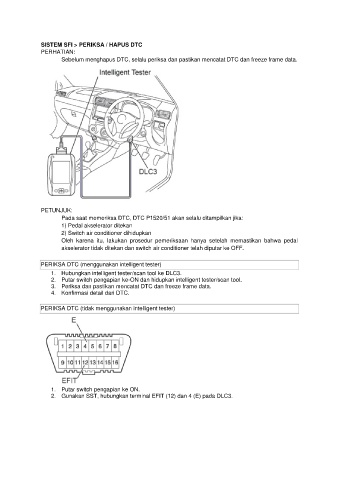

SISTEM SFI > PERIKSA / HAPUS DTC
               PERHATIAN:
                       Sebelum menghapus DTC, selalu periksa dan pastikan mencatat DTC dan freeze frame data.































               PETUNJUK:
                       Pada saat memeriksa DTC, DTC P1520/51 akan selalu ditampilkan jika:
                       1) Pedal akselerator ditekan
                       2) Switch air conditioner dihidupkan
                       Oleh  karena  itu,  lakukan  prosedur  pemeriksaan  hanya  setelah  memastikan  bahwa  pedal
                       akselerator tidak ditekan dan switch air conditioner telah diputar ke OFF.

               PERIKSA DTC (menggunakan intelligent tester)
                   1.  Hubungkan intelligent tester/scan tool ke DLC3.
                   2.  Putar switch pengapian ke-ON dan hidupkan intelligent tester/scan tool.
                   3.  Periksa dan pastikan mencatat DTC dan freeze frame data.
                   4.  Konfirmasi detail dari DTC.

               PERIKSA DTC (tidak menggunakan intelligent tester)
















                   1.  Putar switch pengapian ke ON.
                   2.  Gunakan SST, hubungkan terminal EFIT (12) dan 4 (E) pada DLC3.
