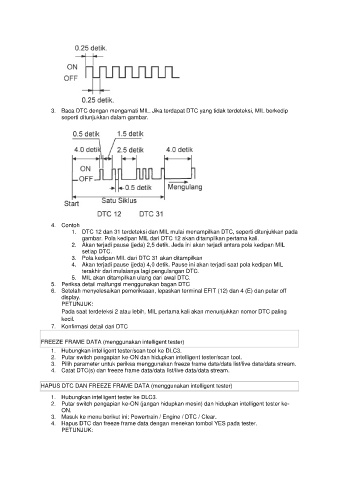

3. Baca DTC dengan mengamati MIL. Jika terdapat DTC yang tidak terdeteksi, MIL berkedip
seperti ditunjukkan dalam gambar.

4. Contoh
1. DTC 12 dan 31 terdeteksi dan MIL mulai menampilkan DTC, seperti ditunjukkan pada
gambar. Pola kedipan MIL dari DTC 12 akan ditampilkan pertama kali.
2. Akan terjadi pause (jeda) 2,5 detik. Jeda ini akan terjadi antara pola kedipan MIL
setiap DTC.
3. Pola kedipan MIL dari DTC 31 akan ditampilkan
4. Akan terjadi pause (jeda) 4,0 detik. Pause ini akan terjadi saat pola kedipan MIL
terakhir dari mulaianya lagi pengulangan DTC.
5. MIL akan ditampilkan ulang dari awal DTC.
5. Periksa detail malfungsi menggunakan bagan DTC
6. Setelah menyelesaikan pemeriksaan, lepaskan terminal EFIT (12) dan 4 (E) dan putar off
display.
PETUNJUK:
Pada saat terdeteksi 2 atau lebih, MIL pertama kali akan menunjukkan nomor DTC paling
kecil.
7. Konfirmasi detail dari DTC

FREEZE FRAME DATA (menggunakan intelligent tester)
1. Hubungkan intelligent tester/scan tool ke DLC3.
2. Putar switch pengapian ke-ON dan hidupkan intelligent tester/scan tool.
3. Pilih parameter untuk periksa menggunakan freeze frame data/data list/live data/data stream.
4. Catat DTC(s) dan freeze frame data/data list/live data/data stream.

HAPUS DTC DAN FREEZE FRAME DATA (menggunakan intelligent tester)
1. Hubungkan intelligent tester ke DLC3.
2. Putar switch pengapian ke-ON (jangan hidupkan mesin) dan hidupkan intelligent tester ke-
ON.
3. Masuk ke menu berikut ini: Powertrain / Engine / DTC / Clear.
4. Hapus DTC dan freeze frame data dengan menekan tombol YES pada tester.
PETUNJUK:
