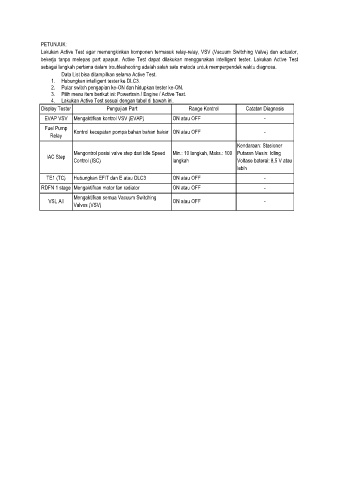

PETUNJUK:
Lakukan Active Test agar memungkinkan komponen termasuk relay-relay, VSV (Vacuum Switching Valve) dan actuator,
bekerja tanpa melepas part apapun. Active Test dapat dilakukan menggunakan intelligent tester. Lakukan Active Test
sebagai langkah pertama dalam troubleshooting adalah salah satu metoda untuk memperpendek waktu diagnosa.
Data List bisa ditampilkan selama Active Test.
1. Hubungkan intelligent tester ke DLC3.
2. Putar switch pengapian ke-ON dan hidupkan tester ke-ON.
3. Pilih menu item berikut ini: Powertrain / Engine / Active Test.
4. Lakukan Active Test sesuai dengan tabel di bawah ini.
Display Tester Pengujian Part Range Kontrol Catatan Diagnosis
EVAP VSV Mengaktifkan kontrol VSV (EVAP) ON atau OFF -
Fuel Pump
Relay Kontrol kecepatan pompa bahan bahan bakar ON atau OFF -
Kendaraan: Stasioner
Mengontrol posisi valve step dari Idle Speed Min.: 10 langkah, Maks.: 100 Putaran Mesin: Idling
IAC Step
Control (ISC) langkah Voltase baterai: 8,5 V atau
lebih
TE1 (TC) Hubungkan EFIT dan E atau DLC3 ON atau OFF -
RDFN 1 stage Mengaktifkan motor fan radiator ON atau OFF -
Mengaktifkan semua Vacuum Switching
VSL All ON atau OFF -
Valves (VSV)
