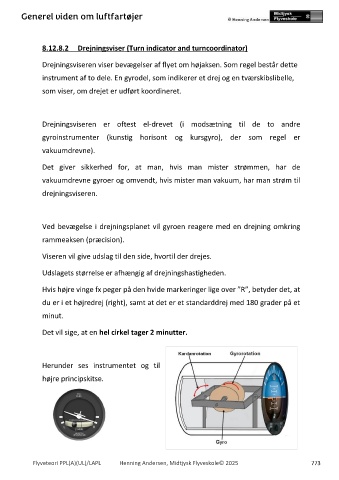

Page 773 - 2025 - Flyveteori - 9 fag - Roskilde_Neat
P. 773
Generel viden om luftfartøjer
8.12.8.2 Drejningsviser (Turn indicator and turncoordinator)
Drejningsviseren viser bevægelser af flyet om højaksen. Som regel består dette
instrument af to dele. En gyrodel, som indikerer et drej og en tværskibslibelle,
som viser, om drejet er udført koordineret.
Drejningsviseren er oftest el-drevet (i modsætning til de to andre
gyroinstrumenter (kunstig horisont og kursgyro), der som regel er
vakuumdrevne).
Det giver sikkerhed for, at man, hvis man mister strømmen, har de
vakuumdrevne gyroer og omvendt, hvis mister man vakuum, har man strøm til
drejningsviseren.
Ved bevægelse i drejningsplanet vil gyroen reagere med en drejning omkring
rammeaksen (præcision).
Viseren vil give udslag til den side, hvortil der drejes.
Udslagets størrelse er afhængig af drejningshastigheden.
Hvis højre vinge fx peger på den hvide markeringer lige over ”R”, betyder det, at
du er i et højredrej (right), samt at det er et standarddrej med 180 grader på et
minut.
Det vil sige, at en hel cirkel tager 2 minutter.
Herunder ses instrumentet og til
højre principskitse.
