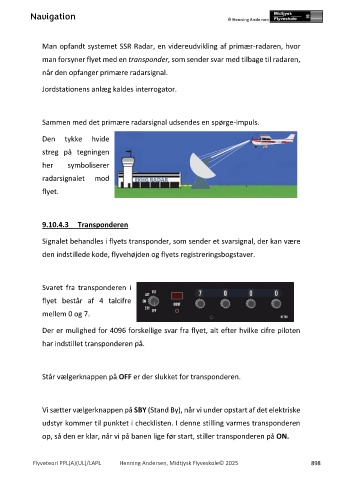

Page 898 - 2025 - Flyveteori - 9 fag - Roskilde_Neat
P. 898
Navigation
Man opfandt systemet SSR Radar, en videreudvikling af primær-radaren, hvor
man forsyner flyet med en transponder, som sender svar med tilbage til radaren,
når den opfanger primære radarsignal.
Jordstationens anlæg kaldes interrogator.
Sammen med det primære radarsignal udsendes en spørge-impuls.
Den tykke hvide
streg på tegningen
her symboliserer
radarsignalet mod
flyet.
9.10.4.3 Transponderen
Signalet behandles i flyets transponder, som sender et svarsignal, der kan være
den indstillede kode, flyvehøjden og flyets registreringsbogstaver.
Svaret fra transponderen i
flyet består af 4 talcifre
mellem 0 og 7.
Der er mulighed for 4096 forskellige svar fra flyet, alt efter hvilke cifre piloten
har indstillet transponderen på.
Står vælgerknappen på OFF er der slukket for transponderen.
Vi sætter vælgerknappen på SBY (Stand By), når vi under opstart af det elektriske
udstyr kommer til punktet i checklisten. I denne stilling varmes transponderen
op, så den er klar, når vi på banen lige før start, stiller transponderen på ON.
Flyveteori PPL(A)(UL)/LAPL Henning Andersen, Midtjysk Flyveskole© 2025 898
