Page 276 - BUKU 1. PPR INDUSTRI TK. 1

Sumber: http://nationalx-ray.com/resale.html

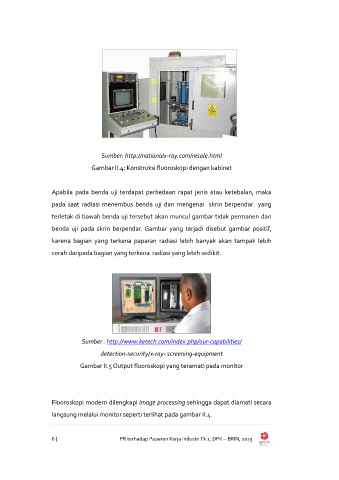

Gambar II.4: Konstruksi fluoroskopi dengan kabinet

Apabila pada benda uji terdapat perbedaan rapat jenis atau ketebalan, maka
pada saat radiasi menembus benda uji dan mengenai skrin berpendar yang

terletak di bawah benda uji tersebut akan muncul gambar tidak permanen dari

benda uji pada skrin berpendar. Gambar yang terjadi disebut gambar positif,
karena bagian yang terkena paparan radiasi lebih banyak akan tampak lebih

cerah daripada bagian yang terkena radiasi yang lebih sedikit.

Sumber : http://www.ketech.com/index.php/our-capabilities/

detection-security/x-ray- screening-equipment

Gambar II.5 Output fluoroskopi yang teramati pada monitor

Fluoroskopi modern dilengkapi image processing sehingga dapat diamati secara
langsung melalui monitor seperti terlihat pada gambar II.4.

6 | PR terhadap Paparan Kerja Industri Tk 1, DPK – BRIN, 2023
