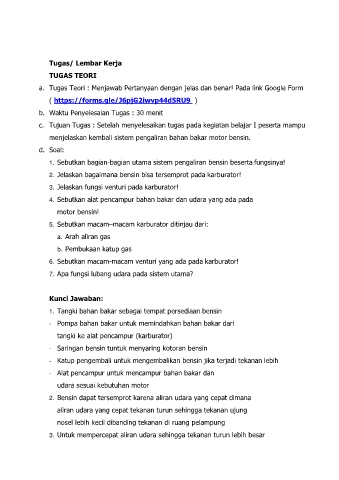

Page 32 - TOKR BAHAN BAKAR

Tugas/ Lembar Kerja

TUGAS TEORI
a. Tugas Teori : Menjawab Pertanyaan dengan jelas dan benar! Pada link Google Form

( https://forms.gle/J6pjG2iwvp44d5RU9 )

b. Waktu Penyelesaian Tugas : 30 menit
c. Tujuan Tugas : Setelah menyelesaikan tugas pada kegiatan belajar I peserta mampu

menjelaskan kembali sistem pengaliran bahan bakar motor bensin.

d. Soal:

1. Sebutkan bagian-bagian utama sistem pengaliran bensin beserta fungsinya!
2. Jelaskan bagaimana bensin bisa tersemprot pada karburator!

3. Jelaskan fungsi venturi pada karburator!

4. Sebutkan alat pencampur bahan bakar dan udara yang ada pada

motor bensin!
5. Sebutkan macam–macam karburator ditinjau dari:

a. Arah aliran gas

b. Pembukaan katup gas
6. Sebutkan macam-macam venturi yang ada pada karburator!

7. Apa fungsi lubang udara pada sistem utama?

Kunci Jawaban:

1. Tangki bahan bakar sebagai tempat persediaan bensin

- Pompa bahan bakar untuk memindahkan bahan bakar dari

tangki ke alat pencampur (karburator)
- Saringan bensin tuntuk menyaring kotoran bensin

- Katup pengembali untuk mengembalikan bensin jika terjadi tekanan lebih

- Alat pencampur untuk mencampur bahan bakar dan

udara sesuai kebutuhan motor
2. Bensin dapat tersemprot karena aliran udara yang cepat dimana

aliran udara yang cepat tekanan turun sehingga tekanan ujung

nosel lebih kecil dibanding tekanan di ruang pelampung
3. Untuk mempercepat aliran udara sehingga tekanan turun lebih besar
