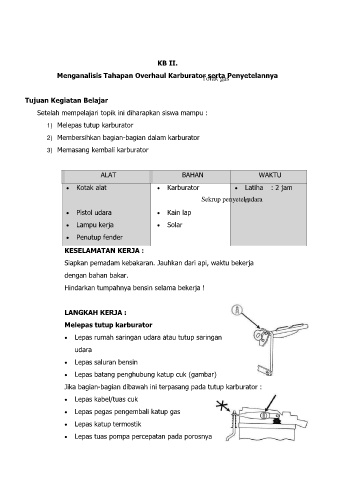

Page 34 - TOKR BAHAN BAKAR

KB II.

Menganalisis Tahapan Overhaul Karburator serta Penyetelannya
Torak gas

Tujuan Kegiatan Belajar

Setelah mempelajari topik ini diharapkan siswa mampu :
1) Melepas tutup karburator

2) Membersihkan bagian-bagian dalam karburator

3) Memasang kembali karburator

ALAT BAHAN WAKTU

 Kotak alat  Karburator  Latiha : 2 jam

n
Sekrup penyetel udara
 Pistol udara  Kain lap
 Lampu kerja  Solar

 Penutup fender

KESELAMATAN KERJA :

Siapkan pemadam kebakaran. Jauhkan dari api, waktu bekerja
dengan bahan bakar.

Hindarkan tumpahnya bensin selama bekerja !

LANGKAH KERJA :
Melepas tutup karburator

 Lepas rumah saringan udara atau tutup saringan

udara
 Lepas saluran bensin

 Lepas batang penghubung katup cuk (gambar)

Jika bagian-bagian dibawah ini terpasang pada tutup karburator :
 Lepas kabel/tuas cuk

 Lepas pegas pengembali katup gas

 Lepas katup termostik

 Lepas tuas pompa percepatan pada porosnya
