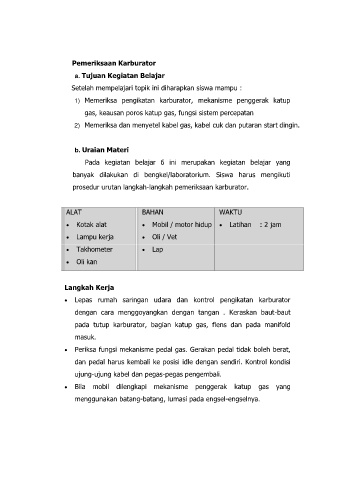

Page 38 - TOKR BAHAN BAKAR

Pemeriksaan Karburator

a. Tujuan Kegiatan Belajar
Setelah mempelajari topik ini diharapkan siswa mampu :

1) Memeriksa pengikatan karburator, mekanisme penggerak katup

gas, keausan poros katup gas, fungsi sistem percepatan
2) Memeriksa dan menyetel kabel gas, kabel cuk dan putaran start dingin.

b. Uraian Materi

Pada kegiatan belajar 6 ini merupakan kegiatan belajar yang
banyak dilakukan di bengkel/laboratorium. Siswa harus mengikuti

prosedur urutan langkah-langkah pemeriksaan karburator.

ALAT BAHAN WAKTU
 Kotak alat  Mobil / motor hidup  Latihan : 2 jam

 Lampu kerja  Oli / Vet

 Takhometer  Lap
 Oli kan

Langkah Kerja

 Lepas rumah saringan udara dan kontrol pengikatan karburator

dengan cara menggoyangkan dengan tangan . Keraskan baut-baut
pada tutup karburator, bagian katup gas, flens dan pada manifold

masuk.

 Periksa fungsi mekanisme pedal gas. Gerakan pedal tidak boleh berat,
dan pedal harus kembali ke posisi idle dengan sendiri. Kontrol kondisi

ujung-ujung kabel dan pegas-pegas pengembali.

 Bila mobil dilengkapi mekanisme penggerak katup gas yang
menggunakan batang-batang, lumasi pada engsel-engselnya.
