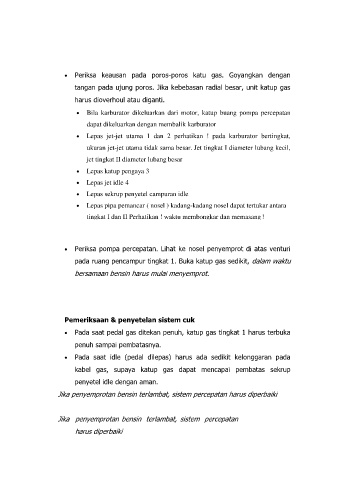

Page 39 - TOKR BAHAN BAKAR

 Periksa keausan pada poros-poros katu gas. Goyangkan dengan
tangan pada ujung poros. Jika kebebasan radial besar, unit katup gas

harus dioverhoul atau diganti.

 Bila karburator dikeluarkan dari motor, katup buang pompa percepatan
dapat dikeluarkan dengan membalik karburator

 Lepas jet-jet utama 1 dan 2 perhatikan ! pada karburator bertingkat,

ukuran jet-jet utama tidak sama besar. Jet tingkat I diameter lubang kecil,
jet tingkat II diameter lubang besar

 Lepas katup pengaya 3
 Lepas jet idle 4

 Lepas sekrup penyetel campuran idle
 Lepas pipa pemancar ( nosel ) kadang-kadang nosel dapat tertukar antara

tingkat I dan II Perhatikan ! waktu membongkar dan memasang !

 Periksa pompa percepatan. Lihat ke nosel penyemprot di atas venturi
pada ruang pencampur tingkat 1. Buka katup gas sedikit, dalam waktu

bersamaan bensin harus mulai menyemprot.

Pemeriksaan & penyetelan sistem cuk

 Pada saat pedal gas ditekan penuh, katup gas tingkat 1 harus terbuka

penuh sampai pembatasnya.
 Pada saat idle (pedal dilepas) harus ada sedikit kelonggaran pada

kabel gas, supaya katup gas dapat mencapai pembatas sekrup

penyetel idle dengan aman.

Jika penyemprotan bensin terlambat, sistem percepatan harus diperbaiki

Jika penyemprotan bensin terlambat, sistem percepatan

harus diperbaiki
