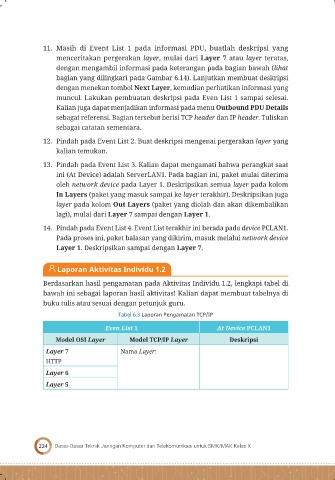

11. Masih di Event List 1 pada informasi PDU, buatlah deskripsi yang
menceritakan pergerakan layer, mulai dari Layer 7 atau layer teratas,
dengan mengambil informasi pada keterangan pada bagian bawah (lihat
bagian yang dilingkari pada Gambar 6.14). Lanjutkan membuat deskripsi
dengan menekan tombol Next Layer, kemudian perhatikan informasi yang
muncul. Lakukan pembuatan deskripsi pada Even List 1 sampai selesai.
Kalian juga dapat menjadikan informasi pada menu Outbound PDU Details
sebagai referensi. Bagian tersebut berisi TCP header dan IP header. Tuliskan
sebagai catatan sementara.

12. Pindah pada Event List 2. Buat deskripsi mengenai pergerakan layer yang
kalian temukan.
13. Pindah pada Event List 3. Kalian dapat mengamati bahwa perangkat saat
ini (At Device) adalah ServerLAN1. Pada bagian ini, paket mulai diterima
oleh network device pada Layer 1. Deskripsikan semua layer pada kolom
In Layers (paket yang masuk sampai ke layer terakhir). Deskripsikan juga
layer pada kolom Out Layers (paket yang diolah dan akan dikembalikan
lagi), mulai dari Layer 7 sampai dengan Layer 1.
14. Pindah pada Event List 4. Event List terakhir ini berada pada device PCLAN1.
Pada proses ini, paket balasan yang dikirim, masuk melalui network device
Layer 1. Deskripsikan sampai dengan Layer 7.

Laporan Aktivitas Individu 1.2

Berdasarkan hasil pengamatan pada Aktivitas Individu 1.2, lengkapi tabel di
bawah ini sebagai laporan hasil aktivitas! Kalian dapat membuat tabelnya di
buku tulis atau sesuai dengan petunjuk guru.

Tabel 6.3 Laporan Pengamatan TCP/IP
Even List 1 At Device PCLAN1
Model OSI Layer Model TCP/IP Layer Deskripsi
Layer 7 Nama Layer:
HTTP

Layer 6
Layer 5
