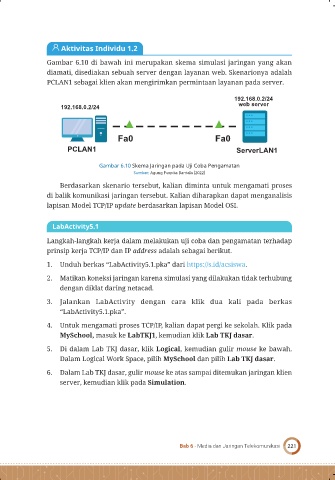

Page 235 - Dasar TKJ Kelas X

Aktivitas Individu 1.2

Gambar 6.10 di bawah ini merupakan skema simulasi jaringan yang akan
diamati, disediakan sebuah server dengan layanan web. Skenarionya adalah
PCLAN1 sebagai klien akan mengirimkan permintaan layanan pada server.

192.168.0.2/24
web server
192.168.0.2/24

Fa0 Fa0
PCLAN1 ServerLAN1

Gambar 6.10 Skema Jaringan pada Uji Coba Pengamatan
Sumber: Agung Puspita Bantala (2022)
Berdasarkan skenario tersebut, kalian diminta untuk mengamati proses
di balik komunikasi jaringan tersebut. Kalian diharapkan dapat menganalisis
lapisan Model TCP/IP update berdasarkan lapisan Model OSI.

LabActivity5.1

Langkah-langkah kerja dalam melakukan uji coba dan pengamatan terhadap
prinsip kerja TCP/IP dan IP address adalah sebagai berikut.
1. Unduh berkas “LabActivity5.1.pka” dari https://s.id/acsiswa.

2. Matikan koneksi jaringan karena simulasi yang dilakukan tidak terhubung
dengan diklat daring netacad.

3. Jalankan LabActivity dengan cara klik dua kali pada berkas
“LabActivity5.1.pka”.

4. Untuk mengamati proses TCP/IP, kalian dapat pergi ke sekolah. Klik pada
MySchool, masuk ke LabTKJ1, kemudian klik Lab TKJ dasar.

5. Di dalam Lab TKJ dasar, klik Logical, kemudian gulir mouse ke bawah.
Dalam Logical Work Space, pilih MySchool dan pilih Lab TKJ dasar.
6. Dalam Lab TKJ dasar, gulir mouse ke atas sampai ditemukan jaringan klien
server, kemudian klik pada Simulation.

Bab 6 - Media dan Jaringan Telekomunikasi 221
