192.168.0.2/24
web server
192.168.0.2/24

Fa0 Fa0
PCLAN1 ServerLAN1

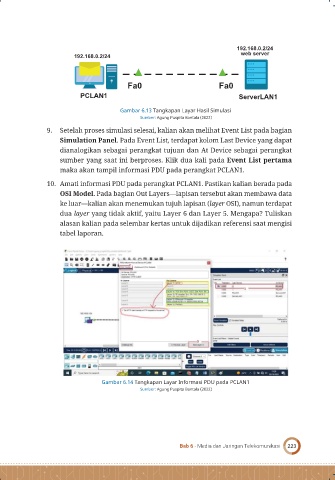

Gambar 6.13 Tangkapan Layar Hasil Simulasi
Sumber: Agung Puspita Bantala (2022)

9. Setelah proses simulasi selesai, kalian akan melihat Event List pada bagian
Simulation Panel. Pada Event List, terdapat kolom Last Device yang dapat
dianalogikan sebagai perangkat tujuan dan At Device sebagai perangkat
sumber yang saat ini berproses. Klik dua kali pada Event List pertama
maka akan tampil informasi PDU pada perangkat PCLAN1.

10. Amati informasi PDU pada perangkat PCLAN1. Pastikan kalian berada pada
OSI Model. Pada bagian Out Layers—lapisan tersebut akan membawa data
ke luar—kalian akan menemukan tujuh lapisan (layer OSI), namun terdapat
dua layer yang tidak aktif, yaitu Layer 6 dan Layer 5. Mengapa? Tuliskan
alasan kalian pada selembar kertas untuk dijadikan referensi saat mengisi
tabel laporan.

Gambar 6.14 Tangkapan Layar Informasi PDU pada PCLAN1
Sumber: Agung Puspita Bantala (2022)

Bab 6 - Media dan Jaringan Telekomunikasi 223
