BAB III LATIHAN SOAL
1. Soal Latihan
Langkah pertama dalam pengoperasian mesin CNC adalah
mempersiapkan program NC yang akan dijalankan. Program NC dapat
dibuat secara manual atau melalui transfer dari program MasterCam.

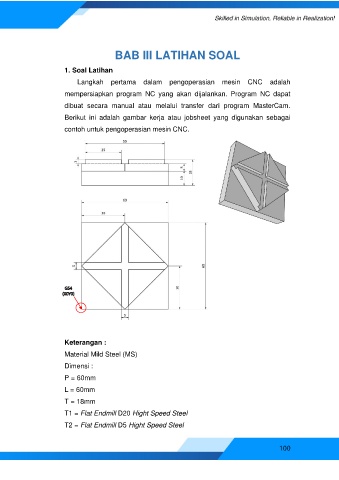

Berikut ini adalah gambar kerja atau jobsheet yang digunakan sebagai
contoh untuk pengoperasian mesin CNC.
Keterangan :
Material Mild Steel (MS)
Dimensi :
P = 60mm
L = 60mm
T = 18mm
T1 = Flat Endmill D20 Hight Speed Steel
T2 = Flat Endmill D5 Hight Speed Steel
