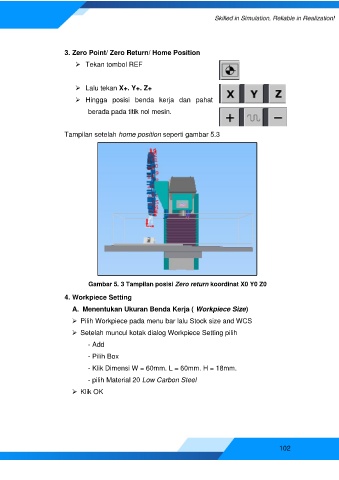

P. 102
3. Zero Point/ Zero Return/ Home Position
➢ Tekan tombol REF
➢ Lalu tekan X+. Y+. Z+
➢ Hingga posisi benda kerja dan pahat
berada pada titik nol mesin.
Tampilan setelah home position seperti gambar 5.3
Gambar 5. 3 Tampilan posisi Zero return koordinat X0 Y0 Z0
4. Workpiece Setting
A. Menentukan Ukuran Benda Kerja ( Workpiece Size)
➢ Pilih Workpiece pada menu bar lalu Stock size and WCS
➢ Setelah muncul kotak dialog Workpiece Setting pilih
- Add
- Pilih Box
- Klik Dimensi W = 60mm. L = 60mm. H = 18mm.
- pilih Material 20 Low Carbon Steel
➢ Klik OK
