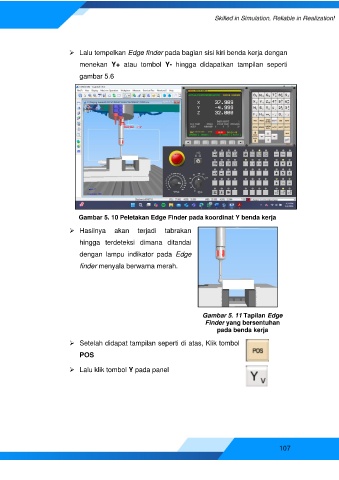

➢ Lalu tempelkan Edge finder pada bagian sisi kiri benda kerja dengan
menekan Y+ atau tombol Y- hingga didapatkan tampilan seperti
gambar 5.6
Gambar 5. 10 Peletakan Edge Finder pada koordinat Y benda kerja
➢ Hasilnya akan terjadi tabrakan
hingga terdeteksi dimana ditandai
dengan lampu indikator pada Edge
finder menyala berwarna merah.
Gambar 5. 11 Tapilan Edge
Finder yang bersentuhan
pada benda kerja
➢ Setelah didapat tampilan seperti di atas, Klik tombol
POS
➢ Lalu klik tombol Y pada panel
