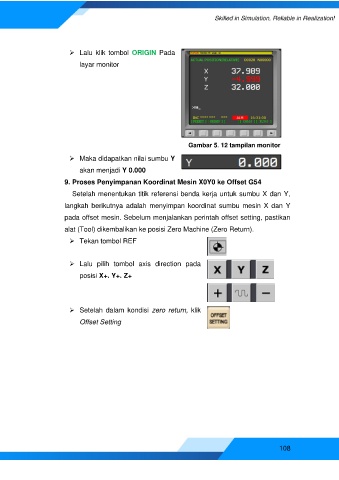

➢ Lalu klik tombol ORIGIN Pada
layar monitor
Gambar 5. 12 tampilan monitor
➢ Maka didapatkan nilai sumbu Y
akan menjadi Y 0.000
9. Proses Penyimpanan Koordinat Mesin X0Y0 ke Offset G54
Setelah menentukan titik referensi benda kerja untuk sumbu X dan Y,
langkah berikutnya adalah menyimpan koordinat sumbu mesin X dan Y
pada offset mesin. Sebelum menjalankan perintah offset setting, pastikan
alat (Tool) dikembalikan ke posisi Zero Machine (Zero Return).
➢ Tekan tombol REF
➢ Lalu pilih tombol axis direction pada
posisi X+. Y+. Z+
➢ Setelah dalam kondisi zero return, klik
Offset Setting
