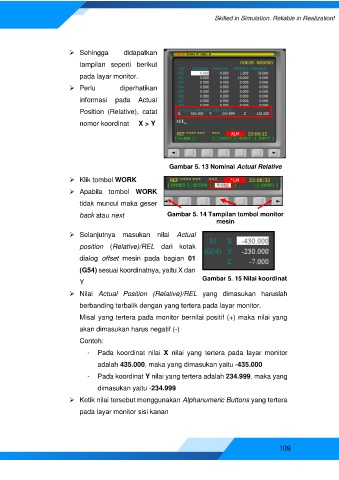

➢ Sehingga didapatkan
tampilan seperti berikut

pada layar monitor.
➢ Perlu diperhatikan

informasi pada Actual

Position (Relative), catat
nomor koordinat X > Y

Gambar 5. 13 Nominal Actual Relative

➢ Klik tombol WORK
➢ Apabila tombol WORK

tidak muncul maka geser
back atau next Gambar 5. 14 Tampilan tombol monitor
mesin

➢ Selanjutnya masukan nilai Actual
position (Relative)/REL dari kotak

dialog offset mesin pada bagian 01
(G54) sesuai koordinatnya, yaitu X dan
Gambar 5. 15 Nilai koordinat
Y

➢ Nilai Actual Position (Relative)/REL yang dimasukan haruslah
berbanding terbalik dengan yang tertera pada layar monitor.

Misal yang tertera pada monitor bernilai positif (+) maka nilai yang
akan dimasukan harus negatif (-)

Contoh:
- Pada koordinat nilai X nilai yang tertera pada layar monitor

adalah 435.000, maka yang dimasukan yaitu -435.000

- Pada koordinat Y nilai yang tertera adalah 234.999, maka yang
dimasukan yaitu -234.999

➢ Ketik nilai tersebut menggunakan Alphanumeric Buttons yang tertera
pada layar monitor sisi kanan
