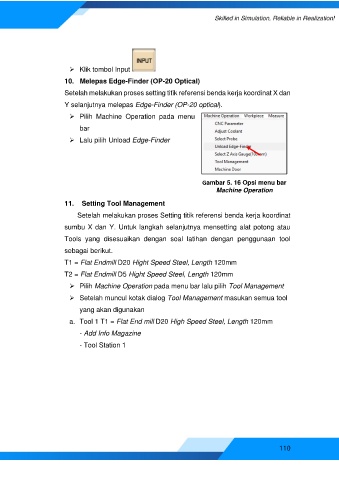

➢ Klik tombol Input

10. Melepas Edge-Finder (OP-20 Optical)

Setelah melakukan proses setting titik referensi benda kerja koordinat X dan
Y selanjutnya melepas Edge-Finder (OP-20 optical).

➢ Pilih Machine Operation pada menu
bar

➢ Lalu pilih Unload Edge-Finder

Gambar 5. 16 Opsi menu bar
Machine Operation

11. Setting Tool Management
Setelah melakukan proses Setting titik referensi benda kerja koordinat

sumbu X dan Y. Untuk langkah selanjutnya mensetting alat potong atau

Tools yang disesuaikan dengan soal latihan dengan penggunaan tool
sebagai berikut.

T1 = Flat Endmill D20 Hight Speed Steel, Length 120mm
T2 = Flat Endmill D5 Hight Speed Steel, Length 120mm

➢ Pilih Machine Operation pada menu bar lalu pilih Tool Management
➢ Setelah muncul kotak dialog Tool Management masukan semua tool

yang akan digunakan

a. Tool 1 T1 = Flat End mill D20 High Speed Steel, Length 120mm
- Add Info Magazine

- Tool Station 1

110
