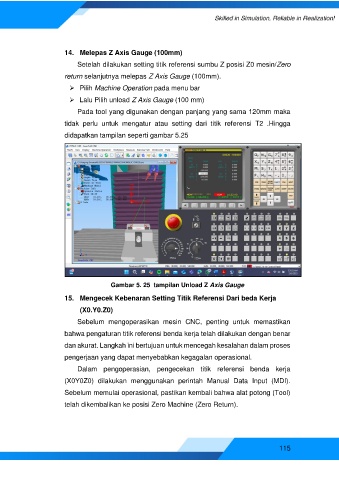

14. Melepas Z Axis Gauge (100mm)
Setelah dilakukan setting titik referensi sumbu Z posisi Z0 mesin/Zero

return selanjutnya melepas Z Axis Gauge (100mm).
➢ Pilih Machine Operation pada menu bar

➢ Lalu Pilih unload Z Axis Gauge (100 mm)

Pada tool yang digunakan dengan panjang yang sama 120mm maka
tidak perlu untuk mengatur atau setting dari titik referensi T2 .Hingga

didapatkan tampilan seperti gambar 5.25

Gambar 5. 25 tampilan Unload Z Axis Gauge
15. Mengecek Kebenaran Setting Titik Referensi Dari beda Kerja

(X0.Y0.Z0)

Sebelum mengoperasikan mesin CNC, penting untuk memastikan
bahwa pengaturan titik referensi benda kerja telah dilakukan dengan benar

dan akurat. Langkah ini bertujuan untuk mencegah kesalahan dalam proses

pengerjaan yang dapat menyebabkan kegagalan operasional.
Dalam pengoperasian, pengecekan titik referensi benda kerja

(X0Y0Z0) dilakukan menggunakan perintah Manual Data Input (MDI).
Sebelum memulai operasional, pastikan kembali bahwa alat potong (Tool)

telah dikembalikan ke posisi Zero Machine (Zero Return).
