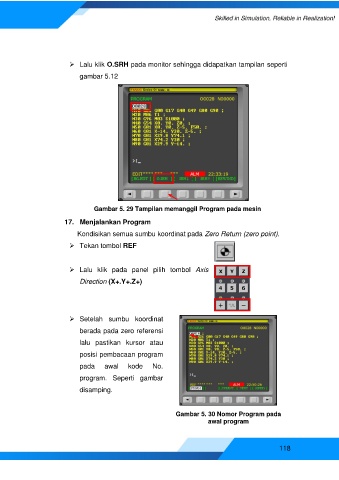

Page 118 - E-Modul Swansoft CNC Simulator
P. 118
➢ Lalu klik O.SRH pada monitor sehingga didapatkan tampilan seperti
gambar 5.12
Gambar 5. 29 Tampilan memanggil Program pada mesin
17. Menjalankan Program
Kondisikan semua sumbu koordinat pada Zero Return (zero point).
➢ Tekan tombol REF
➢ Lalu klik pada panel pilih tombol Axis
Direction (X+.Y+.Z+)
➢ Setelah sumbu koordinat
berada pada zero referensi
lalu pastikan kursor atau
posisi pembacaan program
pada awal kode No.
program. Seperti gambar
disamping.
Gambar 5. 30 Nomor Program pada
awal program
118
