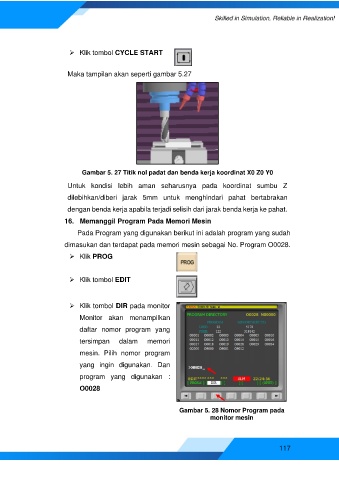

Page 117 - E-Modul Swansoft CNC Simulator
P. 117
➢ Klik tombol CYCLE START
Maka tampilan akan seperti gambar 5.27
Gambar 5. 27 Titik nol padat dan benda kerja koordinat X0 Z0 Y0
Untuk kondisi lebih aman seharusnya pada koordinat sumbu Z
dilebihkan/diberi jarak 5mm untuk menghindari pahat bertabrakan
dengan benda kerja apabila terjadi selisih dari jarak benda kerja ke pahat.
16. Memanggil Program Pada Memori Mesin
Pada Program yang digunakan berikut ini adalah program yang sudah
dimasukan dan terdapat pada memori mesin sebagai No. Program O0028.
➢ Klik PROG
➢ Klik tombol EDIT
➢ Klik tombol DIR pada monitor
Monitor akan menampilkan
daftar nomor program yang
tersimpan dalam memori
mesin. Pilih nomor program
yang ingin digunakan. Dan
program yang digunakan :
O0028
Gambar 5. 28 Nomor Program pada
monitor mesin
