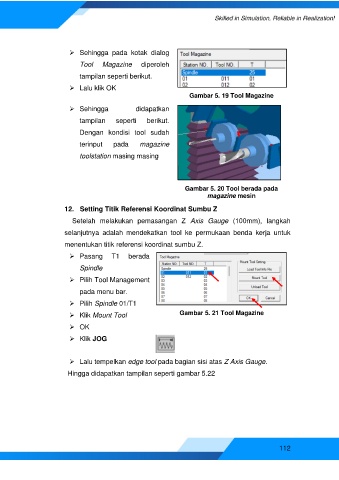

Page 112 - E-Modul Swansoft CNC Simulator
P. 112
➢ Sehingga pada kotak dialog
Tool Magazine diperoleh
tampilan seperti berikut.
➢ Lalu klik OK
Gambar 5. 19 Tool Magazine
➢ Sehingga didapatkan
tampilan seperti berikut.
Dengan kondisi tool sudah
terinput pada magazine
toolstation masing masing
Gambar 5. 20 Tool berada pada
magazine mesin
12. Setting Titik Referensi Koordinat Sumbu Z
Setelah melakukan pemasangan Z Axis Gauge (100mm), langkah
selanjutnya adalah mendekatkan tool ke permukaan benda kerja untuk
menentukan titik referensi koordinat sumbu Z.
➢ Pasang T1 berada
Spindle
➢ Pilih Tool Management
pada menu bar.
➢ Pilih Spindle 01/T1
➢ Klik Mount Tool Gambar 5. 21 Tool Magazine
➢ OK
➢ Klik JOG
➢ Lalu tempelkan edge tool pada bagian sisi atas Z Axis Gauge.
Hingga didapatkan tampilan seperti gambar 5.22
112
