Page 113 - E-Modul Swansoft CNC Simulator
P. 113

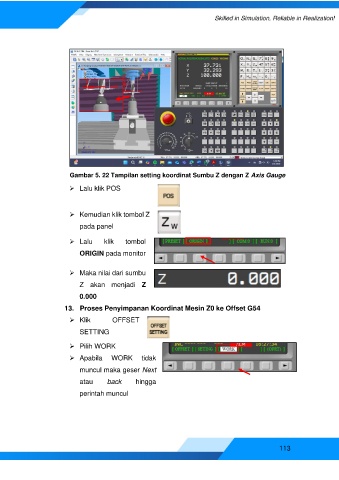

Gambar 5. 22 Tampilan setting koordinat Sumbu Z dengan Z Axis Gauge
➢ Lalu klik POS
➢ Kemudian klik tombol Z
pada panel
➢ Lalu klik tombol
ORIGIN pada monitor
➢ Maka nilai dari sumbu
Z akan menjadi Z
0.000
13. Proses Penyimpanan Koordinat Mesin Z0 ke Offset G54
➢ Klik OFFSET
SETTING
➢ Pilih WORK
➢ Apabila WORK tidak
muncul maka geser Next
atau back hingga
perintah muncul
113
