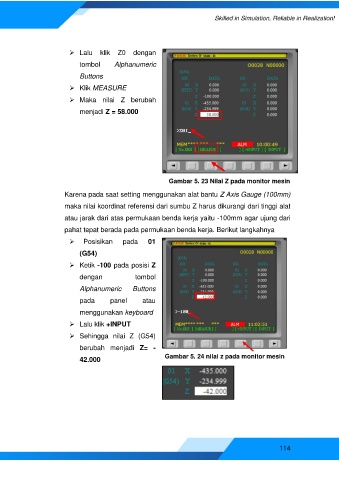

P. 114
➢ Lalu klik Z0 dengan
tombol Alphanumeric
Buttons
➢ Klik MEASURE
➢ Maka nilai Z berubah
menjadi Z = 58.000
Gambar 5. 23 Nilai Z pada monitor mesin
Karena pada saat setting menggunakan alat bantu Z Axis Gauge (100mm)
maka nilai koordinat referensi dari sumbu Z harus dikurangi dari tinggi alat
atau jarak dari atas permukaan benda kerja yaitu -100mm agar ujung dari
pahat tepat berada pada permukaan benda kerja. Berikut langkahnya
➢ Posisikan pada 01
(G54)
➢ Ketik -100 pada posisi Z
dengan tombol
Alphanumeric Buttons
pada panel atau
menggunakan keyboard
➢ Lalu klik +INPUT
➢ Sehingga nilai Z (G54)
berubah menjadi Z= -
42.000 Gambar 5. 24 nilai z pada monitor mesin
