Page 105 - E-Modul Swansoft CNC Simulator
P. 105

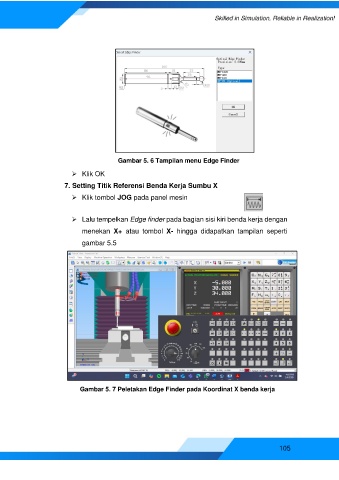

Gambar 5. 6 Tampilan menu Edge Finder
➢ Klik OK
7. Setting Titik Referensi Benda Kerja Sumbu X
➢ Klik tombol JOG pada panel mesin
➢ Lalu tempelkan Edge finder pada bagian sisi kiri benda kerja dengan
menekan X+ atau tombol X- hingga didapatkan tampilan seperti
gambar 5.5
Gambar 5. 7 Peletakan Edge Finder pada Koordinat X benda kerja
105
