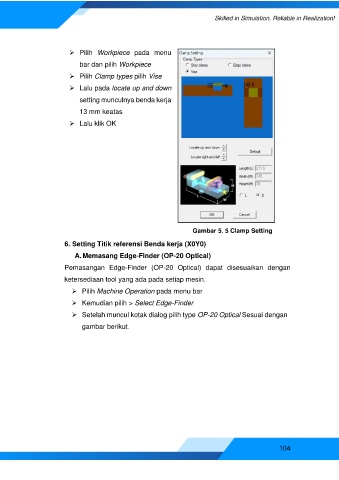

P. 104
➢ Pilih Workpiece pada menu
bar dan pilih Workpiece
➢ Pilih Clamp types pilih Vise
➢ Lalu pada locate up and down
setting munculnya benda kerja
13 mm keatas
➢ Lalu klik OK
Gambar 5. 5 Clamp Setting
6. Setting Titik referensi Benda kerja (X0Y0)
A. Memasang Edge-Finder (OP-20 Optical)
Pemasangan Edge-Finder (OP-20 Optical) dapat disesuaikan dengan
ketersediaan tool yang ada pada setiap mesin.
➢ Pilih Machine Operation pada menu bar
➢ Kemudian pilih > Select Edge-Finder
➢ Setelah muncul kotak dialog pilih type OP-20 Optical Sesuai dengan
gambar berikut.
