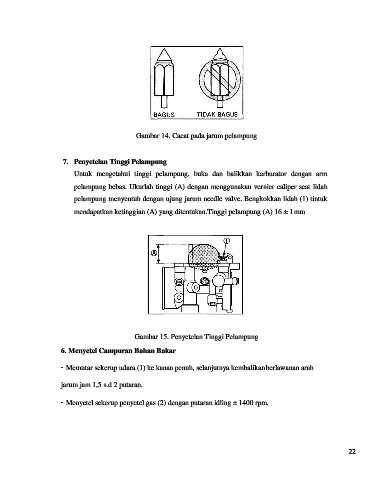

Gambar 14. Cacat pada jarum pelampung
7. Penyetelan Tinggi Pelampung
Untuk mengetahui tinggi pelampung. buka dan balikkan karburator dengan arm
pelampung bebas. Ukurlah tinggi (A) dengan menggunakan vernier caliper seat lidah
pelampung menyentuh dengan ujung jarum needle valve. Bengkokkan lidah (1) tintuk
mendapatkan ketinggian (A) yang ditentukan.Tinggi pelampung (A) 16 ± 1 mm
Gambar 15. Penyetelan Tinggi Pelampung
6. Menyetel Campuran Bahan Bakar
- Memutar sekerup udara (1) ke kanan penuh, selanjutnya kembalikan berlawanan arah
jarum jam 1,5 s.d 2 putaran.
- Menyetel sekerup penyetel gas (2) dengan putaran idling ± 1400 rpm.
